機械式車用緊急切斷閥||QGJ43F車用緊急切斷閥   發布時間:17-06-30

機械式車用緊急切斷閥||QGJ43F車用緊急切斷閥

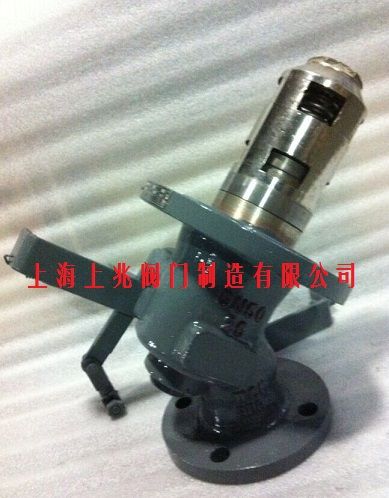

機械式車用緊急切斷閥


一、機械式車用緊急切斷閥--用途:



QGJ43F-25機械式車用緊急切斷閥裝置在液化氣罐車、火車罐車、球罐、貯罐等運輸及貯存設備中的重要設施,在閥門的油壓管路或手拉裝置上裝有低熔點物質閥的塞子,在液化氣體裝卸時,如出現意外事故,緊急切斷裝置能夠保護設備安全、操作人員安全和周圍環境安全,防止重大事故的發生。


二、機械式車用緊急切斷閥--性能規范:



規格
(DN)
公稱壓力
(Mpa)
密封試驗
壓力(Mpa)
工作溫度
(℃)
適用介質
控制油缸部分
閥瓣開啟
高度
使用
介質
閥瓣開啟壓力(Mpa)
25
2.5
2.75
-40℃~
+50℃
液化石油或液氨等
12
2#錠子油
或13#機械油
2.0-4.0Mpa
50
2.5
2.75
18




三、作用原理及結構說明:



1、閥門在無外壓力操作情況下,閥瓣處于常閉狀態,罐車、球罐、貯罐等系統使用時靠手搖油泵壓力或手動裝置將閥門打開,在油路壓力或者手動裝置使用下使閥門處于開啟狀態,當需要關閉閥門或遇到有緊急情況時,可將油壓泄掉或者放開手動裝置,閥門即自動關閉,或因管路上的低熔點塞子在溫度升高自行熔化來實現。

 2、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》尺寸標準。

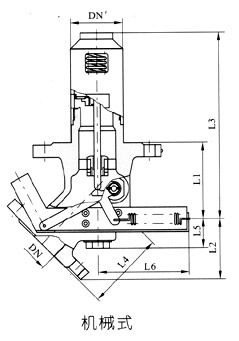

四、主要外形尺寸和連接尺寸(參照構圖):




DN
尺         寸
D
D1
D2
D3
D'
D1
D2
D3
b
f
z-Фd
b'
f'
z'-Фd'
H
25
160
125
102
88
115
85
68
58
22
3
4-18
16
2
4-14
250
50
195
160
135
121
160
125
102
88
26
3
8-18
24
3
4-18
338




五、機械式車用緊急切斷閥--主要零件材料:



零件名稱
材料
閥 體
WCB/1Cr18Ni9Ti
閥體密封圈
F4
閥 瓣
2Cr13/1Cr18Ni9Ti
油 缸
45#/1Cr18Ni9Ti
彈 簧
1Cr18Ni9Ti /60Si12mn
活 塞
2Cr13/1Cr18Ni9Ti



六、保管、安裝及使用的注意事項:



1、閥門通路兩端必須加防護蓋,存放在干燥、通風的室內,如長期存放應經常檢查,防止銹蝕;

2、閥門在安裝前不要拿掉防塵蓋,使閥內無污物存在;

3、安裝時去掉防塵蓋,管路先用空氣吹干凈,以免污物帶進閥腔內;

4、閥門每天放12-14小時后,在系統不工作時應及時將閥瓣關閉,避免彈簧長期壓縮,降低閥門長期使用的可靠性。
