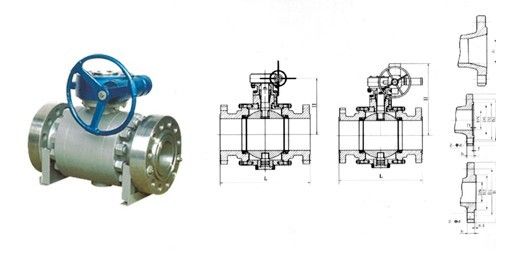

一、鍛鋼固定蝸輪球閥--概述 三分體式連接鍛鋼固定蝸輪球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。 二、鍛鋼固定蝸輪球閥--適用范圍 Q347F鍛鋼固定蝸輪球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。 | 試驗壓力（Mpa） | 公稱壓力（Mpa） | 壓力級（Class） | | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | | 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 | | 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | | 氣密試驗 | 0.5-0.7 | | 工作溫度 | PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ | | 適用介質 | C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） |
| 零件名稱 | 材料 | | 材料代號 | Ｃ | Ｌ | Ｐ | Ｒ | | 閥體 閥蓋 | WCB | ZGOOCr17Ni14Mo2（CF3M） | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni12Mo2Ti（CF8M） | | 球體 | 2Cr13 | ZGOOCr17Ni14Mo2（CF3M） | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni12Mo2Ti（CF8M） | | 閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | | 閥座密封面 | PTFE、碳素纖維＋PTFE、對位聚苯 | | 螺柱 螺母 | 35 35CrMoA（B7） 45（2H） | 2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431） | | 填料 | Ｖ型PTFE、柔性石墨 |
