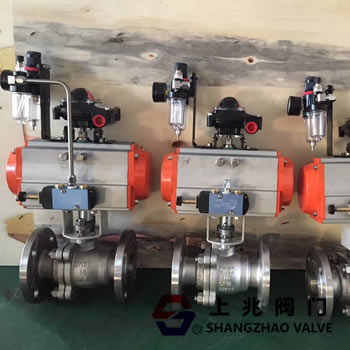

Q641F-16P-50氣動不銹鋼球閥由氣動執行器和球閥組成。它取代了手動操作，不僅節省了大量的人力和物力，而且可以同時控制多個球閥。氣動球閥的執行器驅動閥體快速打開和關閉，速度可以在幾秒鐘內切斷。氣動執行器的執行速度相對較快，最快的開關速度為0.05秒/次，因此通常也稱為氣動快速切斷球閥。

Q641F-16P-50氣動不銹鋼球閥的工作原理

氣動球閥的氣動執行器主要分為單作用和雙作用。氣動頭配備有配件，例如：三聯接頭，定位器，限位開關等，可用作風門調節流量。

同時，添加了一個控制盒以在遠程控制室中啟用開關控制。

那么Q641F-16P-50氣動不銹鋼球閥的工作原理是什么，讓我們一起來看看 氣動球閥只需要通過壓縮空氣進入氣動執行器即可。氣源帶動球芯旋轉0-90度，較小的旋轉扭矩可以控制球閥的開關。閥門定位器可以根據工作條件進行組裝，以控制球閥芯子的開口用于調節介質的流量。Q641F-16P-50氣動不銹鋼球閥的中心線以實現打開，并且圓形的通孔或通道穿過其軸線。當球的中心旋轉到90°時，閥門緊緊關閉。緊急切斷閥當執行器工作時，只能使用很小的旋轉扭矩將閥門緊密關閉，從而可以實現快速切斷的原理。工作原理單作用氣動球閥1.氣動頭2.電磁閥3.過濾減壓閥4.氣源圖2是一套單作用氣動球閥的工作原理圖。如前所述，首先通過過濾減少壓縮空氣當壓力閥和電磁閥線圈通電時，氣體流入電磁閥的進氣口a，然后從進氣口b進入氣動頭以推動活塞作用。同時，發生故障時，氣動頭中的彈簧被壓縮并失去氣體或動力，電磁閥恢復彈簧位置，空氣源被阻塞，氣動頭彈簧釋放壓縮力并推動活塞向相反方向移動。排氣通道為b?c，可將球閥保持在設定的打開或關閉位置，以防止事故。  以上是對工作原理的詳細說明氣動球閥。綜上所述，氣動球閥僅需要通過壓縮空氣進入氣動執行器。氣源帶動球芯旋轉0-90度，較小的旋轉扭矩可以控制球閥的開關 如有任何疑問，請聯系我們的客服人員。
