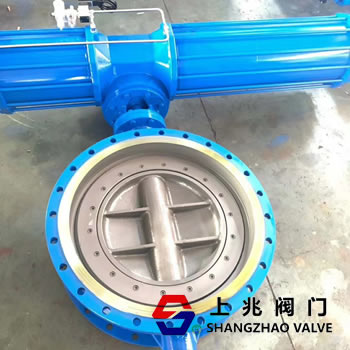

D643F氣動緊急切斷蝶閥概述：
D643F氣動緊急切斷蝶閥是工業管道中需要進行快速緊急切斷的閥門，一般適用于兩位開關、切斷的場合，也稱為氣動開關蝶閥、氣動 緊急切斷閥。氣動緊急切斷蝶閥有兩種功能雙作用及單作用（彈簧復位），其中單作用可提供斷氣或斷電自動復位（氣開、氣關）功能，可根據使用工況，設計為氣開式或氣關式，滿足用戶需求。氣動緊急切斷蝶閥配行程限位開關、電磁閥、三聯件及氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關，具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。
1、單作用氣動活塞執行機構，防止中途氣源斷掉彈簧復位功能自動復位關閉閥門。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、連接方式可設計成法蘭連接和對夾連接。
4、配行程限位開關、電磁閥、過濾減壓閥等附件及0.4-0.8MPa氣源可實現開關操作，接收工業自動化控制系統的開關量信號來精確控制閥門開關，從而達到流量、溫度、壓力等不同工藝參數的開關控制。
公稱通徑 | DN50～DN600 | 工作溫度 | -30℃-180℃ | 公稱壓力 | PN1.6-2.5MPa | 適用介質 | 中性氣體,液體 | 氣源壓力 | 0.4～0.8MPa | 執行器密封 | 氟橡膠 | 執行器材質 | 鑄鋁合金 | 連接方式 | 對夾式，法蘭 | 控制方式 | 開關動作 | 閥體材質 | 304不銹鋼、316不銹鋼、WCB鑄鋼、QT450-10 | 密封材質 | 金屬密封、四氟密封、橡膠密封 | 驅動形式 | 氣動壓縮空氣4－8bar | 填料材質 | 石墨 | 控制方式 | 開關兩位切斷 | 作用形式 | 雙作用，單作用（氣開式，氣關式）彈簧復位 | 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動緊急切斷蝶閥作用原理說明：
氣動活塞執行機構分有彈簧式（單作用）和無彈簧式（雙）兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。
雙作用氣動執行器
氣動緊急切斷閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動 氣動緊急切斷閥關閉：4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單作用氣動執行器
氣動緊急切斷蝶閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動 氣動緊急切斷蝶閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
|
