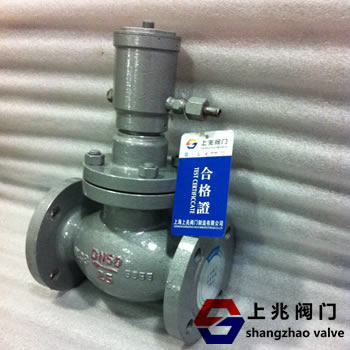

產品名稱:液動緊急切斷閥 型 號：QDY421F-25C-50 材 質：WCB/鑄鋼 CF8/不銹鋼 CF3M/316L不銹鋼 用 途：管道或儲罐的進出口緊急關斷作用 使用介質：液氨、液化氣、天然氣、液化石油氣等 液動緊急切斷閥綜合了切斷閥、止回閥和液壓閥的優點，采用切斷閥的升降式結構和止回閥的原理，防止介質倒流。該截止閥技術性能優良，負載損耗低，可靠性高。配有遠程手動油泵，通過手動液壓控制閥門的開啟和關閉。 切斷閥安裝在液氨和儲氣站或輸氣管道上，當管道或儲罐發生泄漏甚至著火時，工作人員可以通過遠距離油泵泄壓，或者80℃的高溫可以熔化易熔合金，閥筒會自動泄壓，閥門會迅速關閉以阻止泄漏。為保護人身安全，切斷閥是目前攔截危險化學品的理想產品。
液動緊急切斷閥功能原理及結構描述
1。當 切斷閥在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。用于儲罐系統時，緊急切斷閥與油泵或氣瓶配套使用。通過手動轉動油或氨的壓力來打開閥門，在油或氣的壓力下，閥門處于打開狀態。當閥門需要關閉或出現緊急情況時，可以釋放油壓或氨壓，閥門會自動關閉。
2。當閥瓣關閉時，通過打開泄壓閥或操作手輪或管道上的易熔塞在溫度升高時自行熔化來實現壓力。
3。閥門工作介質的流向應為AG。 低，正好與普通截止閥的流向相反。
4。閥門法蘭的連接尺寸應符合JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
|
