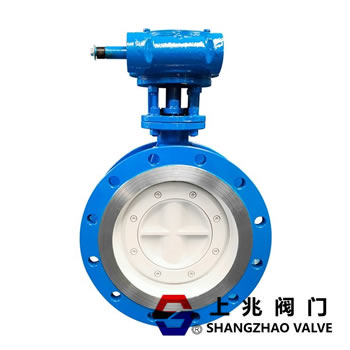

D343H硬密封 蝶閥，作為一種重要的流體控制設備，廣泛應用于各種工業管道系統中。其獨特的工作原理和結構設計，使其在高溫、高壓、腐蝕性介質等惡劣環境下仍能保持良好的密封性能和使用壽命。下面，我們將詳細介紹D343H硬密封蝶閥的工作原理。
一、基本結構
D343H硬密封蝶閥主要由閥體、蝶板、傳動機構和密封結構等部分組成。閥體是蝶閥的主體部分，負責連接管道和支撐其他部件。蝶板是控制流體通斷的關鍵部件，通過旋轉運動來實現閥門的開啟和關閉。傳動機構則負責驅動蝶板進行旋轉，可以采用手動、電動、氣動等多種方式。密封結構則是保證閥門密封性能的關鍵，通常采用金屬密封圈或復合密封圈來實現硬密封。
二、工作原理
D343H硬密封 蝶閥的工作原理相對簡單，但卻非常有效。當需要開啟閥門時，傳動機構會驅動蝶板進行旋轉，使蝶板與閥座之間形成一定的角度。隨著蝶板的旋轉，流體通道逐漸被打開，允許流體通過閥門。當需要關閉閥門時，傳動機構則反向驅動蝶板進行旋轉，使蝶板與閥座之間緊密貼合，從而形成良好的密封效果，阻止流體的通過。 值得一提的是，D343H硬密封蝶閥采用了獨特的三偏心結構設計。這種設計使得蝶板在旋轉過程中，其密封面與閥座之間始終保持一定的偏心距。這種偏心結構不僅可以減少蝶板與閥座之間的摩擦和磨損，延長閥門的使用壽命，還可以提高閥門的密封性能，防止流體泄漏。
D343H硬密封蝶閥的密封結構也是其工作原理的重要組成部分。金屬密封圈或復合密封圈的使用，使得閥門在高溫、高壓、腐蝕性介質等惡劣環境下仍能保持良好的密封效果。這些密封圈還具有自補償功能，可以在一定程度上彌補因磨損或溫度變化引起的密封間隙變化，確保閥門的長期穩定運行。
三、使用注意事項
雖然D343H硬密封蝶閥具有諸多優點，但在使用過程中仍需注意以下幾點：安裝時要確保閥門與管道的法蘭連接方式正確，防止泄漏現象的發生；在使用前應對傳動機構進行檢查和調整，確保啟閉靈活、正常；在使用過程中應注意介質的流向和壓力變化，避免閥門啟閉不暢、泄漏或堵塞等情況的發生。 D343H硬密封蝶閥憑借其獨特的工作原理和結構設計，在各種工業管道系統中發揮著重要作用。在使用過程中，只要注意安裝和使用要點，就可以確保閥門的正常運轉和使用壽命。
|
