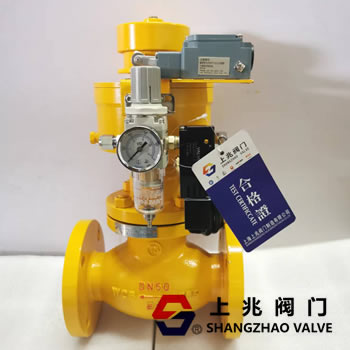

一、氣動切斷閥概述
氣動切斷閥是一種利用壓縮空氣作為動力源，通過氣動執行機構驅動閥芯移動，從而實現對流體通道快速切斷或開啟的控制閥門。其工作原理基于氣動執行器的動作，根據外部控制信號的變化來調節閥門的開閉狀態。氣動切斷閥具有結構簡單、反應靈敏、動作可靠等特點，廣泛應用于石油、化工、冶金等工業生產部門。
氣動切斷閥的核心部件是氣動執行機構和閥芯。當控制系統發出指令時，壓縮空氣進入氣動執行機構的氣室，產生的動力推動活塞或膜片移動。這一移動通過連桿機構傳遞給閥桿，帶動閥芯進行上下移動，從而實現對管道內介質流動的切斷或放行。 根據氣動執行機構的不同類型，氣動切斷閥可分為單作用和雙作用兩種。單作用氣動切斷閥通常配備有彈簧復位裝置，當壓縮空氣進入執行機構時，克服彈簧壓力推動閥芯移動；一旦控制信號消失，彈簧力將驅動閥芯回到原始位置（通常是關閉狀態）。而雙作用氣動切斷閥則完全依賴于壓縮空氣的控制，通過不同管路的壓縮空氣來控制閥芯的開啟和關閉。
三、DCS系統與氣動切斷閥的聯動
DCS系統作為一種高度集成化的自動化控制系統，能夠實時監測和控制生產過程中的各項參數。當DCS系統檢測到異常情況，如壓力過高、溫度超限或有害氣體泄漏等，系統將立即觸發氣動切斷閥進行切斷操作。這種聯動機制極大地提高了應急響應的速度和準確性，有效防止了事故的擴大。 在DCS系統的控制下，氣動切斷閥可以實現遠程控制和狀態監測。操作人員可以通過DCS系統的人機界面實時查看閥門的開閉狀態、工作壓力等參數，并根據需要對閥門進行遠程控制。這種智能化的管理方式不僅提高了生產效率，還降低了人員的操作風險。
氣動切斷閥在工業生產中具有廣泛的應用場景，特別是在需要快速切斷流體的場合。例如，在石油化工生產中，當發生泄漏或火災等緊急情況時，氣動切斷閥能夠迅速切斷油氣管道，防止事故擴大；在冶金行業中，氣動切斷閥可用于控制高溫熔融金屬的流動，確保生產安全。 氣動切斷閥的優勢主要體現在以下幾個方面：其快速響應特性使得閥門能夠在極短的時間內完成開啟或關閉動作，有效應對突發情況；氣動切斷閥具有較高的可靠性和穩定性，能夠在惡劣的工業環境中長時間穩定運行；通過與DCS系統的聯動，氣動切斷閥實現了智能化管理，降低了人工干預的需求和操作風險。
|
