| 氣動切斷閥能否用于截止閥使用的探討 發布時間：25-02-17 |

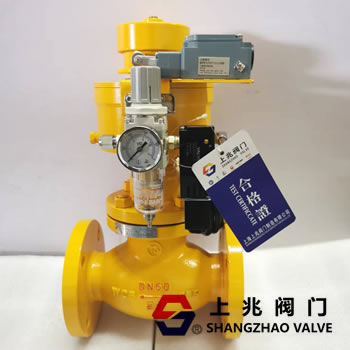

在工業流體控制領域，氣動切斷閥和截止閥都是常見的閥門類型。要確定氣動切斷閥是否可用于截止閥使用，需要從它們的結構、工作原理、性能特點等多方面進行深入分析。 一、氣動切斷閥的結構與工作原理 氣動切斷閥主要由氣動執行機構和閥體兩大部分組成。氣動執行機構通常包括氣缸、活塞、推桿等部件，它的動力源來自于壓縮空氣。當壓縮空氣進入氣缸時，會推動活塞運動，進而帶動推桿產生直線位移。閥體部分則包含閥座、閥芯等關鍵組件。閥芯在推桿的驅動下，與閥座進行配合，實現對流體通道的開啟、關閉或調節操作。 氣動切斷閥的工作原理是基于氣壓信號的控制。通過控制系統提供的不同氣壓信號，可以精確地控制氣動執行機構的動作，從而使閥芯準確地定位在全開、全關或中間的某個調節位置。這種閥門的特點是動作迅速、響應快，能夠在較短的時間內實現對流體的切斷或導通，并且可以通過自動化控制系統實現遠程操作和集中管理。 二、截止閥的結構與工作原理 截止閥的結構相對較為簡單。它主要由閥體、閥瓣、閥桿、密封件等組成。閥體內部設有閥座，閥瓣通過閥桿與外部的操作機構相連。截止閥的工作原理是依靠閥瓣沿著閥座中心線的上下移動來實現閥門的開啟和關閉。當閥瓣與閥座緊密貼合時，流體通道被切斷；當閥瓣上升離開閥座時，流體可以通過閥座與閥瓣之間的環形通道流動。 截止閥的密封主要依靠閥瓣與閥座之間的密封面。在關閉狀態下，閥瓣對閥座施加一定的壓力，以保證良好的密封效果。這種閥門的優點是密封性能較好，尤其是在關閉狀態下能夠有效地防止流體泄漏。截止閥的結構簡單，制造和維護成本相對較低。 三、氣動切斷閥用于截止閥使用的可行性分析 （一）從功能需求角度 ??1. 流體切斷功能 ??氣動切斷閥的首要功能是快速切斷流體。從這個角度看，與截止閥的關閉功能有相似之處。截止閥通過閥瓣與閥座的緊密貼合來切斷流體，而氣動切斷閥通過閥芯與閥座的配合實現切斷。然而，氣動切斷閥的動作更為迅速，在一些對切斷速度要求極高的場合，如緊急切斷系統中，氣動切斷閥的優勢明顯。但如果僅僅是一般性的流體截止需求，截止閥在滿足密封要求的情況下也能勝任。 ??2. 流量調節功能 ??截止閥在一定程度上可以通過閥瓣的開度來調節流量，但這種調節相對粗糙。氣動切斷閥雖然也可以實現部分調節功能，但它并非主要設計用于精確流量調節。在需要精細流量調節的應用場景中，兩者都不是最佳選擇，專門的調節閥更為合適。 （二）從結構適應性角度 ??1. 安裝結構 ??氣動切斷閥和截止閥的安裝結構有一定差異。氣動切斷閥由于帶有氣動執行機構，需要考慮氣源接口、執行機構的安裝空間以及與控制系統的連接等問題。截止閥則相對簡單，主要考慮閥體的進出口連接方式。如果要將氣動切斷閥用于截止閥的場合，可能需要對安裝系統進行改造以適應氣動切斷閥的結構特點，這可能會增加成本和安裝的復雜性。 ??2. 內部結構差異 ??氣動切斷閥的閥芯和閥座結構與截止閥的閥瓣和閥座結構不同。氣動切斷閥的閥芯動作通常是線性的，而截止閥閥瓣的動作是垂直于閥座中心線的上下移動。這種結構差異可能導致在一些特殊工況下，如含有固體顆?；蚋哒扯攘黧w時，兩者的表現會有所不同。氣動切斷閥的線性動作可能更容易受到固體顆粒的阻礙，而截止閥的閥瓣在關閉時可能會更好地將固體顆粒擠壓在閥座周圍，實現較好的密封。 （三）從性能特點角度 ??1. 密封性能 ??截止閥以其較好的密封性能而聞名。其閥瓣與閥座之間的密封結構經過長期的發展和優化，在低壓和高壓工況下都能提供可靠的密封。氣動切斷閥雖然也有良好的密封性能，但在長期使用過程中，由于氣動執行機構的頻繁動作，可能會對閥芯和閥座的密封面產生一定的磨損，從而影響密封效果。因此，在對密封性能要求極高且長時間運行的場合，截止閥可能更為合適。 ??2. 響應速度 ??如前所述，氣動切斷閥的響應速度非?？?，能夠在短時間內實現閥門的開啟和關閉。相比之下，截止閥的操作速度相對較慢，需要手動或通過較慢的電動、液動等方式來操作閥桿，實現閥瓣的移動。在一些需要快速響應的自動化控制系統中，氣動切斷閥具有明顯的優勢。在工業流體控制領域，氣動切斷閥和截止閥都是常見的閥門類型。要確定氣動切斷閥是否可用于截止閥使用，需要從它們的結構、工作原理、性能特點等多方面進行深入分析。 一、氣動切斷閥的結構與工作原理 氣動切斷閥主要由氣動執行機構和閥體兩大部分組成。氣動執行機構通常包括氣缸、活塞、推桿等部件，它的動力源來自于壓縮空氣。當壓縮空氣進入氣缸時，會推動活塞運動，進而帶動推桿產生直線位移。閥體部分則包含閥座、閥芯等關鍵組件。閥芯在推桿的驅動下，與閥座進行配合，實現對流體通道的開啟、關閉或調節操作。 氣動切斷閥的工作原理是基于氣壓信號的控制。通過控制系統提供的不同氣壓信號，可以精確地控制氣動執行機構的動作，從而使閥芯準確地定位在全開、全關或中間的某個調節位置。這種閥門的特點是動作迅速、響應快，能夠在較短的時間內實現對流體的切斷或導通，并且可以通過自動化控制系統實現遠程操作和集中管理。 二、截止閥的結構與工作原理 截止閥的結構相對較為簡單。它主要由閥體、閥瓣、閥桿、密封件等組成。閥體內部設有閥座，閥瓣通過閥桿與外部的操作機構相連。截止閥的工作原理是依靠閥瓣沿著閥座中心線的上下移動來實現閥門的開啟和關閉。當閥瓣與閥座緊密貼合時，流體通道被切斷；當閥瓣上升離開閥座時，流體可以通過閥座與閥瓣之間的環形通道流動。 截止閥的密封主要依靠閥瓣與閥座之間的密封面。在關閉狀態下，閥瓣對閥座施加一定的壓力，以保證良好的密封效果。這種閥門的優點是密封性能較好，尤其是在關閉狀態下能夠有效地防止流體泄漏。截止閥的結構簡單，制造和維護成本相對較低。 三、氣動切斷閥用于截止閥使用的可行性分析 （一）從功能需求角度 ??1. 流體切斷功能 ??氣動切斷閥的首要功能是快速切斷流體。從這個角度看，與截止閥的關閉功能有相似之處。截止閥通過閥瓣與閥座的緊密貼合來切斷流體，而氣動切斷閥通過閥芯與閥座的配合實現切斷。然而，氣動切斷閥的動作更為迅速，在一些對切斷速度要求極高的場合，如緊急切斷系統中，氣動切斷閥的優勢明顯。但如果僅僅是一般性的流體截止需求，截止閥在滿足密封要求的情況下也能勝任。 ??2. 流量調節功能 ??截止閥在一定程度上可以通過閥瓣的開度來調節流量，但這種調節相對粗糙。氣動切斷閥雖然也可以實現部分調節功能，但它并非主要設計用于精確流量調節。在需要精細流量調節的應用場景中，兩者都不是最佳選擇，專門的調節閥更為合適。 （二）從結構適應性角度 ??1. 安裝結構 ??氣動切斷閥和截止閥的安裝結構有一定差異。氣動切斷閥由于帶有氣動執行機構，需要考慮氣源接口、執行機構的安裝空間以及與控制系統的連接等問題。截止閥則相對簡單，主要考慮閥體的進出口連接方式。如果要將氣動切斷閥用于截止閥的場合，可能需要對安裝系統進行改造以適應氣動切斷閥的結構特點，這可能會增加成本和安裝的復雜性。 ??2. 內部結構差異 ??氣動切斷閥的閥芯和閥座結構與截止閥的閥瓣和閥座結構不同。氣動切斷閥的閥芯動作通常是線性的，而截止閥閥瓣的動作是垂直于閥座中心線的上下移動。這種結構差異可能導致在一些特殊工況下，如含有固體顆粒或高粘度流體時，兩者的表現會有所不同。氣動切斷閥的線性動作可能更容易受到固體顆粒的阻礙，而截止閥的閥瓣在關閉時可能會更好地將固體顆粒擠壓在閥座周圍，實現較好的密封。 （三）從性能特點角度 ??1. 密封性能 ??截止閥以其較好的密封性能而聞名。其閥瓣與閥座之間的密封結構經過長期的發展和優化，在低壓和高壓工況下都能提供可靠的密封。氣動切斷閥雖然也有良好的密封性能，但在長期使用過程中，由于氣動執行機構的頻繁動作，可能會對閥芯和閥座的密封面產生一定的磨損，從而影響密封效果。因此，在對密封性能要求極高且長時間運行的場合，截止閥可能更為合適。 ??2. 響應速度 ??如前所述，氣動切斷閥的響應速度非?？?，能夠在短時間內實現閥門的開啟和關閉。相比之下，截止閥的操作速度相對較慢，需要手動或通過較慢的電動、液動等方式來操作閥桿，實現閥瓣的移動。在一些需要快速響應的自動化控制系統中，氣動切斷閥具有明顯的優勢。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
