一、ZDLM電子式電動套筒調節閥--概述

ZDLM型電子式電動套筒調節閥是由3810L型（或PSL系列）直行程電子式電動執行機構和精小型套筒閥組成。內含伺服功能，接受統一的4~20mA或1~5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

二、ZDLM電子式電動套筒調節閥--主要特點

1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。

2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。

3、比普通的單、雙座調節閥噪聲降低10dB左右。

4、結構簡單，裝拆維修方便。

三、電子式電動套筒調節閥--閥體

型式：直通鑄造球型閥

公稱通徑：25~300mm

公稱壓力：PN1.6、4.0、6.4MPa

法蘭標準：JB/T79.1-94、79.2-94等

材料：鑄鋼（ZG230-450 )、鑄不銹鋼（ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti）等

上閥蓋：標準型-17－+230℃、散熱型+230－+450℃、低溫型-60－+196℃、波紋管密封型-40~+350℃

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

四、電子式電動套筒調節閥--閥內組件

五、電子式電動套筒調節閥--執行機構



六、ZDLM電子式電動套筒調節閥--閥作用型式

電關式（B）、電開式（K）

七、ZDLM電子式電動套筒調節閥--性能

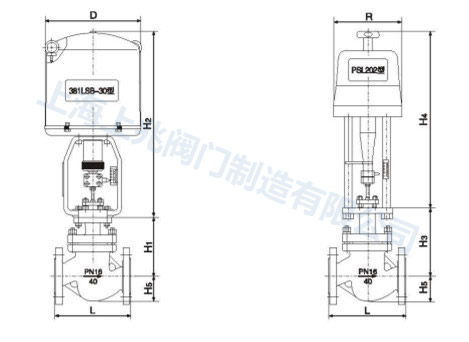

 八、ZDLM電子式電動套筒調節閥--外形尺寸



 注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0MPa則不變，若大于1.0MPa則取1.0MPa。
